預(yù)分散橡膠促進(jìn)劑ZBEC-70
天然橡膠和各種合成橡膠特別的超速硫化促進(jìn)劑，不形成致癌性亞硝胺
產(chǎn)品特征
|
組成
|
70%二芐基二硫代氨基甲酸鋅
30% 乙丙橡膠載體和表面活性分散劑
|
|

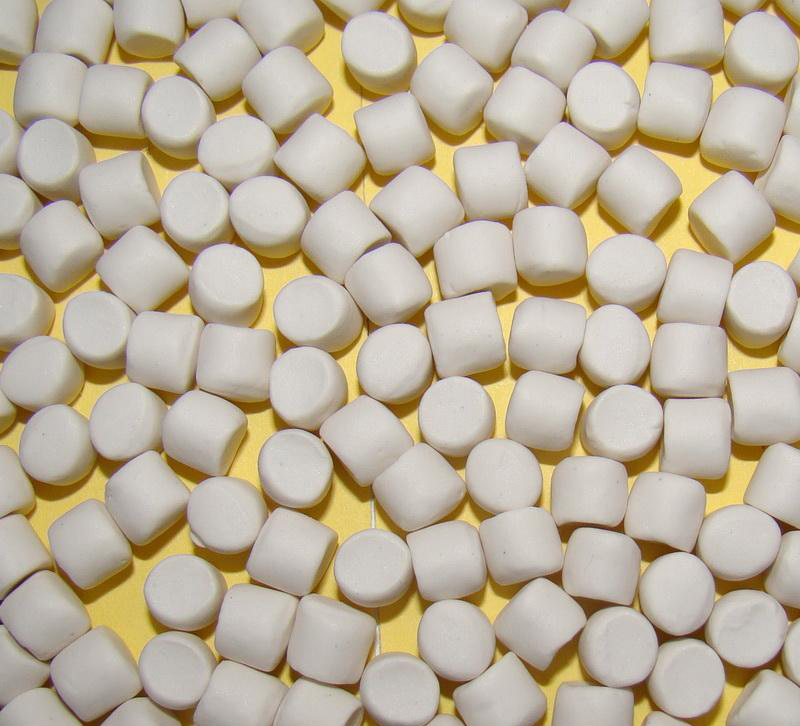

外觀
|
灰色到白色顆粒
|
|
密度
|
~ 1.22g / cm3 (20℃)
|
|
生理特性
|
參照有關(guān)安全資料
|
技術(shù)特點(diǎn) 預(yù)分散® HiDispersion ZBEC-70 是不產(chǎn)生亞硝胺的硫代氨基甲酸鹽類超速促進(jìn)劑， 可在天然橡膠和EPDM，IR，SBR，NBR，IIR 等合成橡膠中用作主促進(jìn)劑或副促進(jìn)劑，與傳統(tǒng)的二硫代氨基甲酸鹽促進(jìn)劑相比，預(yù)分散® ZBEC-70 加工安全性更高。堿性促進(jìn)劑對(duì)該產(chǎn)品有活化作用，預(yù)分散® ZBEC-70對(duì)噻唑類或次磺酰胺類促進(jìn)劑也有活化作用。當(dāng)用量相同時(shí)，預(yù)分散® ZBEC-70與其它二硫代氨基甲酸鹽的硫化膠定伸應(yīng)力相近。
加 工 通常情況下，粉狀ZBEC促進(jìn)劑熔點(diǎn)很高、粒徑偏大，在加工溫度下難以軟化分散均勻，造成硫化活性降低，硫化膠力學(xué)性能下降。但是預(yù)分散® HiDispersion ZBEC-70由于精選控制粒徑大小并用載體乙丙橡膠和表面活性分散劑進(jìn)行預(yù)分散，則在各種膠料中吃料容易且分散均勻，保證了有效組分ZBEC的更佳活性。另外預(yù)分散® ZBEC-70為顆粒狀，易于配料混煉；流動(dòng)性好；無粉塵飛揚(yáng)；不會(huì)造成加料損失；改善混煉膠批次的穩(wěn)定性和均一性。建議可以在混煉末期加入。
用 量 EPDM
預(yù)分散® ZBEC-70 0.8~2.5phr；預(yù)分散®S-80 1.0~2.0phr
預(yù)分散® MBT-80(MBTS-80) 1.0~2.0phr；預(yù)分散® CBS-80 0.5~1.5phr
NR, SBR, NBR
預(yù)分散® ZBEC-70 0.8~2.0phr；預(yù)分散®S-80 1.0~2.0phr
預(yù)分散® MBT-80(MBTS-80) 0.5~3.0phr
應(yīng) 用 環(huán)保型EPDM密封條和工業(yè)橡膠制品，鞋，電纜等。
包 裝 25公斤裝，聚乙烯袋內(nèi)襯的白色紙箱。
儲(chǔ)存穩(wěn)定性 陰涼、干燥處，原包裝密封存放 12個(gè)月。
處 理 請(qǐng)參照有關(guān)產(chǎn)品安全資料(MSDS)
