預分散橡膠促進劑TMTD-80
天然橡膠和其它二烯烴橡膠的超速硫化促進劑，特別適用于無硫或低硫體系
產品特征
|
組成
|
80% 二硫代四甲基秋蘭姆
20% 乙丙橡膠載體和表面活性分散劑
|
|

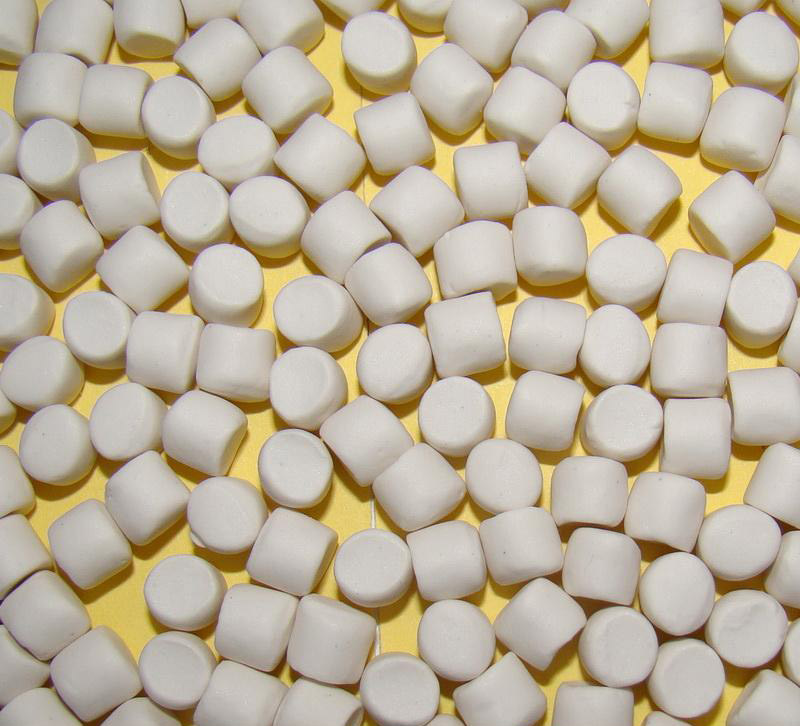

外觀
|
米色顆粒
|
|
密度
|
~ 1.27g / cm3 (20℃)
|
|
生理特性
|
參照有關安全資料
|
技術特點 預分散® HiDispersion TMTD -80用于天然橡膠和合成橡膠時的硫化速 度非常快且焦燒安全性好。如果加入硫醇類或次磺酰胺類促進劑， 會延遲硫化，但幾乎不影響交聯度，只是降低焦燒速率并延長總 硫化時間。醛胺類和胍類等堿性促進劑對預分散® TMTD -80具有活化作用。與硫黃并用時TMTD -80用作主促進劑，與噻唑類并用時用作第二促進劑，或在無硫硫化中作為硫化劑。無硫硫化或低硫硫化能賦予硫化膠良好的耐熱老化性能。
加 工 通常情況下，粉狀促進劑TMTD容易飛揚且粘附設備，混煉時不容易分散均勻，硫化膠易噴霜。但是預分散® HiDispersion TMTD-80則易于配料混煉；正常存放條件下不會結塊；流動性好，無粉塵飛揚，不會造成加料損失，在各種膠料中吃料容易且分散均勻，保證了有效組分TMTD的更佳活性。建議在混煉末期加入。
用 量 主促進劑： 0.1~1phr 與 1~3 phr 硫磺并用
第二促進劑： 0.05~0.25 phr與 1~1.5phr促進劑MBTS和1.75~2.75phr硫黃并用
無游離硫(耐熱膠料)：2.5~4 phr 與 0.5 phr促進劑MBT并用
應 用 耐熱工業制品，電纜護套及絕緣層，硬質橡膠。
包 裝 25公斤裝，聚乙烯袋內襯的白色紙箱。
儲存穩定性 陰涼、干燥處，原包裝密封存放 12個月。
處 理 請參照有關產品安全資料(MSDS)
